五金彈簧片行業應用及設計規格

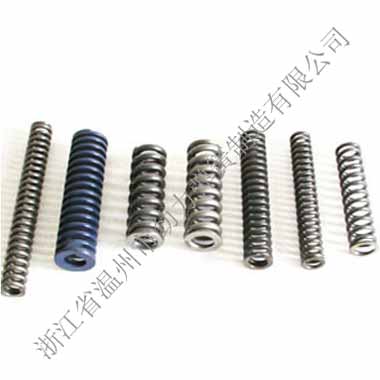

五金彈簧片是一種利用彈性來工作的機械零件。一般用五金彈片鋼制成。用以控制機件的運動、緩和沖擊或震動、貯蓄能量、丈量力的大小等，廣泛用于機器、儀表中。五金彈片的種類復雜多樣，按形狀分，主要有螺旋五金彈片、渦卷五金彈片、板五金彈片等。

五金彈片是機械和電子行業中廣泛使用的一種彈性元件，五金彈片在受載時能產生較大的彈性變形，把機械功或動能轉化為變形能，而卸載后五金彈片的變形消失并回復原狀，將變形能轉化為機械功或動能。

一、 圓形圓形彈片目前大小集中在比較小的一端，像2.5mm-5mm, 都是此系列彈片的優勢之所在。圓形系列最大也可做到16mm或更大，力度一般是從100gf到600gf之間。與此同時，有時候也可以根據客人要求來定制各種規格尺寸大小的彈片以滿足客人的不同需要圓形金屬彈片有帶點和不帶點之分，帶點又分為帶一個點和帶多點（3-5）之分，凹點的存在一定程度上減少了導通不良的發生，增加了產品的導通性能。另外在設計方便，考慮到薄膜開關廠家的特殊要求，我們會在圓形的一定規格上做上中米和三個邊米，以達到增加高度和手感的效果圓形從產品的形狀上看，屬于比較規則的形狀，所以在常規的規格中，往往圓形的壽命會比其他規格的金屬彈片壽命高。

二、三角形三角形金屬彈片(不銹鋼彈片)的優勢在于它能在同等直徑下擁有最大的力度，像大于600gf以上的都是此系列彈片的優勢之所在,用于特殊場合,如需要大力按壓才能導通以避免人工的誤操作等。此三角形彈片常規尺寸從5-12mm，力度一般是從150gf到6,000gf之間。另外,與其他型號不同的是,此款彈片產品可做成帶兩個腳的.角寬一般為0.8mm,亦有0.7~1.0mm等規格;腳長分為三種:短腳,0.8mm長;中腳:1.5mm長及長腳:3.0mm長或更長一些.依靠兩個角可以很方便地定位于PCB板之上,省去焊接或表面貼膜之工序。

三、十字形十字形系列金屬彈片是指四個腳的彈片，也稱為四角彈片。主要用于單雙面板、軟板和薄膜開關等上面。十字形彈片為二種：無米位（也稱‘點’），帶中米。十字形彈片從其結構上說，其高度往往會比其他規格要高，所以手感方面也較好于其他規格。因此，當PCB上有較多空間,則可用此系列彈片。像常用的薄膜開關等上面，大部分運用的都是十字形彈片．十字形系列最大也可做到20mm或更大，力度一般是從120克力到600克力之間。
